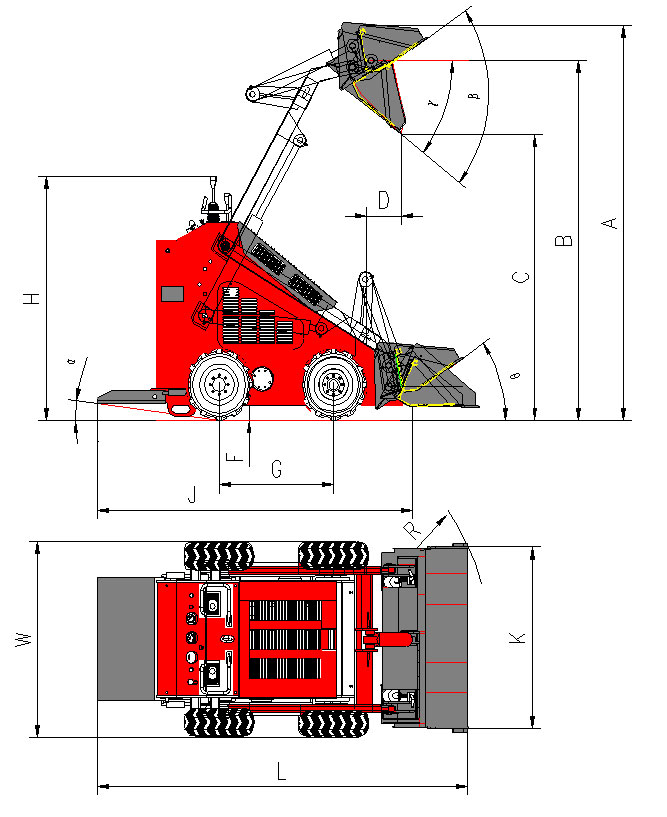

主要尺寸：
|
项目 |
HY380E 设计值 |
||||
|
履带车 |
实心胎车 |
普通胎车 |
宽胎车 |
人字形工程胎 |
|
|
最大工作高度A |
2128 mm |
2115 mm |
2155 mm |
2155 mm |
2143 mm |
|
最大销轴高度B |
1869 mm |
1856 mm |
1896 mm |
1896 mm |
1884 mm |
|
最大卸料高度C |
1473 mm |
1460 mm |
1500 mm |
1500 mm |
1488 mm |
|
最高点卸料距离D |
399 mm |
388 mm |
348 mm |
348 mm |
348 mm |
|
铲斗摆角β |
55° |
55° |
55° |
55° |
55° |
|
铲斗卸料角度γ |
30° |
30° |
30° |
30° |
30° |
|
收斗角度θ |
25° |
25° |
25° |
25° |
25° |
|
离去角α |
10° |
8° |
12° |
12° |
11° |
|
总高H |
1218 mm |
1205 mm |
1245 mm |
1245 mm |
1233 mm |
|
离地高度F |
105mm |
90 mm |
130 mm |
130 mm |
118 mm |
|
轴距G |
612mm |
636 mm |
636 mm |
636 mm |
636 mm |
|
无铲斗长度J |
1752 mm |
1752 mm |
1752 mm |
1752 mm |
1752 mm |
|
总宽W |
1060 mm |
1033 mm |
1033 mm |
1183 mm |
1160 mm |
|
斗宽K |
980 mm |
980 mm |
980 mm |
980 mm |
980 mm |
|
总长带铲斗L |
2206 mm |
2206 mm |
2206 mm |
2206 mm |
2206 mm |
|
前转弯半径R |
1317 mm |
1307 mm |
1307 mm |
1307 mm |
1307 mm |
主要性能参数:
|
项目 |
HY380E |
||||
|
电机 |
额定功率（KW） |
12KW |
|||
|
蓄电池 |
容量（A.h） |
210 |
|||
|
液压系统 |
系统压力（Mpa） |
17 |
|||
|
工作时间（s） |
举升 |
翻斗 |
降落 |
||
|
4.27 |
1.34 |
3.31 |
|||
|
性能参数 |
|
公制 |
英制 |
||
|
装载量 |
220 Kg |
485Lb |
|||
|
铲斗容积 |
0.15 m3 |
5.33 ft3 |
|||
|
最大举升力 |
420Kg |
926 Lb |
|||
|
速度 |
0-5.5 Km/h |
0-3.4 mlie/h |
|||
|
操作重量 |
实心胎车体 |
1049 Kg |
2313 Lb |
||
|
普通胎车体 |
995 Kg |
2194 Lb |
|||
|
加宽胎车体 |
979 Kg |
2159 Lb |
|||
|
轮胎型号 |
实心胎 |
16×6-8 |
|||
|
普通胎 |
5.00-8 |
||||
|
加宽胎 |
KT-302 18*9.5-8 6P/TL |
||||
|
人字形工程胎 |
18*8.5-8 |
||||
